1. 部署形态

DeepFlow在腾讯专有云（TCE）中使用Underlay CVM部署控制器和数据节点，使用TCE标准服务器部署专属服务器采集器和隧道解封装采集器。

2. 组网方式

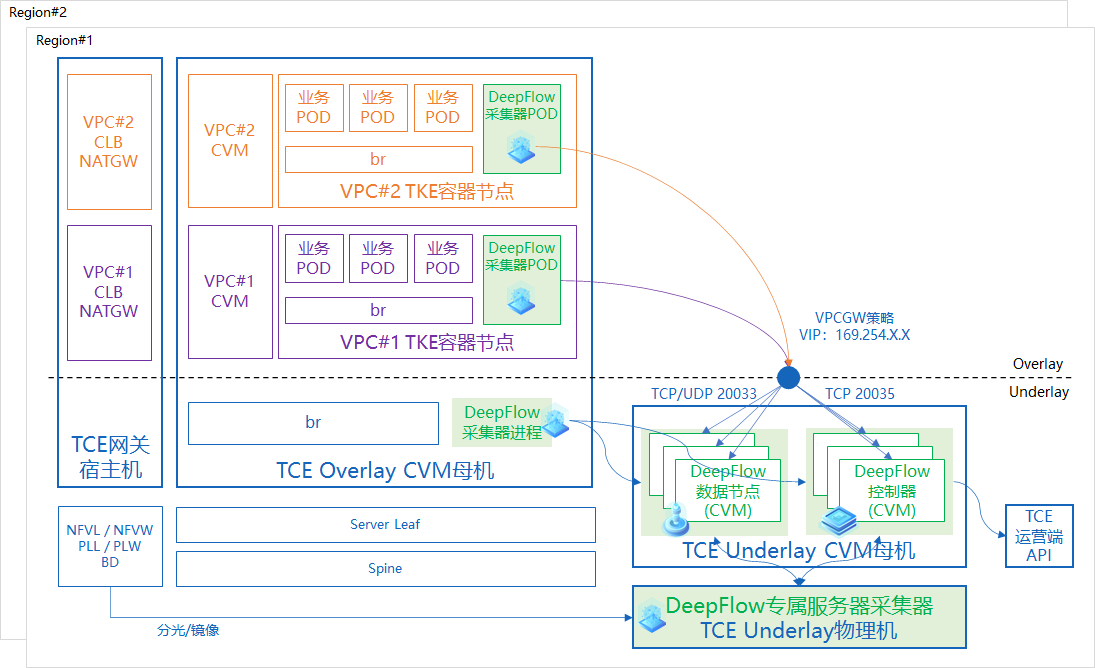

腾讯TCE组网

• 控制器、数据节点：DeepFlow控制器和数据节点以CVM形态部署于Underlay中
  • KVM（母机）上的采集器可直接与之进行通信
  • 租户TKE容器集群中的采集器可通过配置全局VPCGW策略与Underlay中的控制器与数据节点集群通信
  • 控制器需要请求运营端API服务
• 跨区域：不同区域中的采集器请求各自区域中的DeepFlow控制器和数据节点，并挑选其中一个区域作为主区域部署主控制器
• 高可用：Underlay CVM有高可用能力，如非特殊需要无需部署备控制器、无需设置数据节点数据冗余
  • 若希望提供主备控制器自动切换，请在主区域的Underlay中选择三个可用区（三个子网）分别部署主备从控制器
  • 若希望提供数据节点冗余数据存储（不建议），请将同一个分片（shard）的两个数据节点部署在不同的Underlay可用区（子网）中

3. 资源配置

资源标准配置为：

• 控制器：Underlay CVM，请参考控制器标准配置，但注意磁盘无需配置RAID 1、网口无需限定万兆
• 数据节点：Underlay CVM，请参考数据节点虚拟机标准配置，但注意磁盘无需配置RAID 1、网口无需限定万兆
• 专属服务器采集器：TCE标准服务器，最低配置请参考专属服务器采集器标准配置
• 隧道解封装采集器：TCE标准服务器，最低配置请参考隧道解封装采集器标准配置

数据节点的数据存储未来将支持通过对象存储服务，将冷数据自动迁移至更经济、更稳定的存储介质中。

4. 扩容方式

各组件所在操作系统24小时峰值负载超过CPU核数的70%就需进行扩容，所有组件通过水平扩展的方式扩容集群。

5. 在TCE页面的配置

详细内容请参考云杉内部文档 (opens new window)，包括如下内容：

• TKE容器节点请求Underlay中的控制器和数据节点
• DeepFlow容器采集器自动升级
• DeepFlow Web页面访问
• 在TCE页面增加DeepFlow Web页面跳转链接
