1. 采集器

DeepFlow 采集器是一种用于收集网络和应用性能数据的工具，支持解析 HTTP、Dubbo 等协议中多种规范的 TraceID、SpanID。

接下来对采集器模块进行介绍。

1.1 列表

采集器列表展示了采集器安装部署以及运行情况，同时支持对采集器进批量操作的能力。


• 首行操作按钮：
  • 启用：多选采集器，批量执行启用操作
  • 禁用：多选采集器，批量执行禁用操作
  • 注册：多选采集器，批量执行注册操作
  • 加入采集器组：多选采集器，批量执行加入采集器组操作
  • 导出 CSV：多选采集器，批量执行导出 CSV 操作
• 采集器列表
  • 名称：点击后跳转采集器详情页面查看采集器信息
    • 基本信息：展示目前采集器基本信息、采集器的环境配置、状态信息及采集器所处运行环境的信息
    • 配置信息：展示采集器对应的采集器组配置的详细信息
    • 监控数据：展示目前采集器详情页的所有监控图表
    • 运行日志：支持多区域部署场景下，查看非主区域采集器的运行日志。展示记录与ES中的采集器的所有日志，且WARN日志标黄、ERR日志标红
  • 组：采集器所属的组，点击可跳转至【组】页面，未指定组的采集器属于默认组，请参考【组】章节描述
  • 类型：展示当前采集器的运行环境
    • KVM：采集器 Trident 进程运行于宿主机（如 KVM）上
    • 容器-V/容器-P：采集器 Trident 以 DaemonSet 的方式运行于每个容器节点（K8S Node）上
    • ESXi：采集器 Trident 进程运行于 vSphere ESXi 上的专用虚拟机中，采集ESXi上所有业务虚拟机的镜像流量
    • 专属服务器：采集器 Trident 进程运行于专属服务器上，采集物理交换机镜像流量
    • Workload-V：采集器 Trident 进程运行于业务虚拟机内部
    • Workload-P：采集器 Trident 进程运行于业务裸金属服务器内部
    • 隧道解封装：采集器 Rosen 进程运行于独立服务器上，用于解除分发流量的隧道封装
  • 体系架构：采集器运行环境的系统信息
  • 操作系统：采集器运行环境的系统信息
  • 控制IP：采集器与控制器通信的IP地址
  • 控制MAC：采集器与控制器通信的MAC地址
  • 状态：展示采集器目前状态，包括未注册/运行/失联/禁用
  • 异常：当采集器运行过程中存在异常时该列会显示红色感叹号，目前支持的异常信息包括
    • 自检失败：日志所在磁盘剩余空间不足100MB
    • 自检失败：可用内存不足
    • 分发熔断触发
    • 分发流量达到限速
    • 到分发点的网关 ARP 无法找到
    • 到数据节点的网关 ARP 无法找到
  • 软件版本：显示 Trident/Agent 软件的版本号，用于故障排查和升级指示
  • 启动时间：表示的为采集器进程启动的时间
  • 控制器：表示采集器请求策略的从控制器IP地址（同时也是发送监控信息的目的数据节点 IP 地址），点击可跳转至【控制器列表】页面中，使用详情，请参考【控制器】章节描述
  • 控制器同步时间：展示的采集器最近一次与控制器同步云平台信息的时间
  • 数据节点：表示采集器发送数据的目标数据节点，点击可跳转至【数据节点】页面中，使用详情，请参考【数据节点】章节描述
  • 当前访问数据节点：当数据节点在 SLB 后未采集器提供服务时，此字段展示采集器正在请求的真实数据节点 IP
  • 数据节点通信时间：表示采集器与数据节点的最后通信时间，注意此项值的更新会存在一些 Cache 导致的滞后
  • 操作：启用/禁用、删除
    • 启用/禁用：对采集器启用或禁用
    • 删除：删除无用的采集器

1.2 网卡

将采集器与控制器同步的网卡展示，方便管理。


• 名称：网卡名称，如容器 POD 网卡、虚拟机内部网卡、宿主机物理网卡、容器节点自身网卡等
• MAC: 上述网卡对应的 MAC 地址
• 资源类型：上述网卡对应的资源类型
• 资源名称：可跳转到对应的资源列表，点击后可跳转到【容器 POD】页面，使用详情，请参阅【(容器 POD)[../resources/container-resources/]】章节
• 采集器：上述网卡对应的采集器，支持跳转到【采集器列表】，使用详情，请参阅【采集器列表】章节
• 采集器类型：支持筛选过滤，目前只支持 KVM、容器-V/P、Workload-V/P 采集器类型
• 采集网卡：上述网卡对应的采集网卡，例如容器POD内看到的网卡 eth0，在容器节点采集时对应的为 veth-xxx
• 采集MAC: 采集网卡对应的 MAC
• 采集器运行环境：采集器支持跳转到资源列表，点击后可跳转到【容器节点】页面，使用详情，请参阅【(容器节点)[../resources/container-resources/]】章节

1.3 组

• 以列表的形式展示了，采集器组中所包含的采集器个数、禁用采集器个数以及未注册采集个数，点击数量可进入采集页面进行查看
  • 支持新建采集组、注册、禁用、启用、删除等功能
• 采集器组：通过将相同类型的宿主机/云服务器归纳为一组，方便统一管理
  • 默认：如用户未给采集器自定义组，则都划分为默认组中
  • 默认组不可能修改和删除，采集器以最后加入的组为准

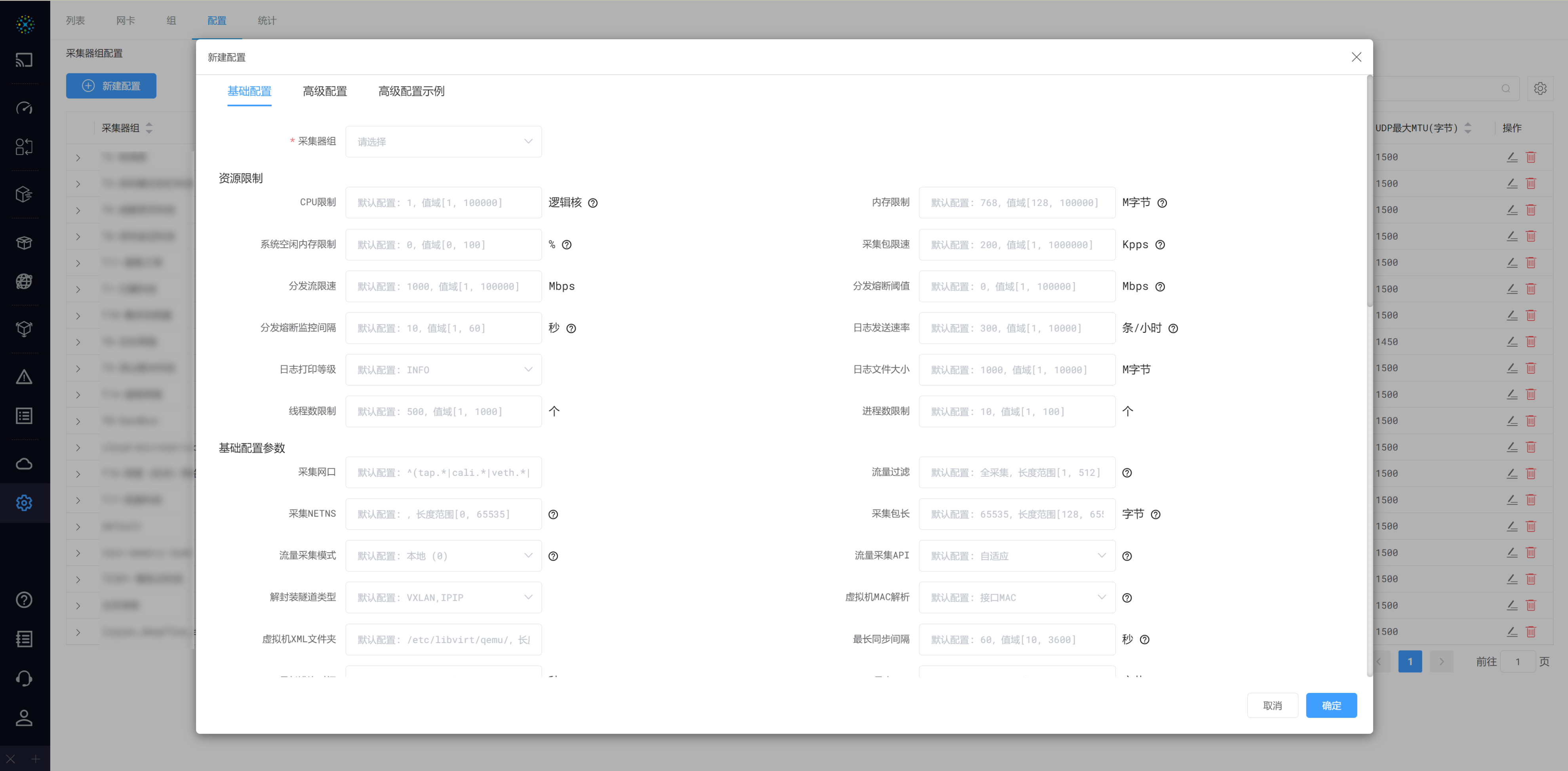

1.4 配置

设置采集器组的配置


配置说明参考配置文档

1.5 统计

以图表的形式展示的当前采集器相关状态数据，如采集总流量、分发总流量、采集器 CPU 用量、采集器内存用量、运行环境负载、丢包数、云服务器采集流量、云服务器分发流量等。
