1. 数据节点

数据节点模块支持查看或编辑数据节点及数据表相关信息。

1.1 列表

以列表形式展示了当前所有数据节点的相关信息等信息。


• ① 名称：点击后跳转到视图页面，可查看数据节点的 CPU、内存、磁盘、系统负载、队列丢包等各项监控数据
• ② 区域：点击后跳转页面查看数据节点关联的区域信息，请参考【区域】章节描述
• ③ 可用区：点击后跳转页面查看数据节点关联的可用区信息，请参考【可用区】章节描述
  • 注：数据节点会接收关联可用区中采集器的遥测数据、压缩包头和原始流信息并写入数据库或磁盘中。从控制器所在服务器一定是数据节点，通过设置从控制器关联的区域、可用区即可实现对数据节点的设置
• ④ 关联采集器数量：点击后跳转页面查看关联采集器的信息，请参考【采集器】章节描述
• ⑤ 设置运维：开启或停止设置运维，当 License 不够时多余的控制器会自动设置为运维，需要补齐 License 后才能取消运维
• ⑥ 编辑：编辑该行数据，支持对区域、可用区、最大关联采集器数量、参与聚合、NAT IP 进行设置
  • 区域和可用区：支持设置其关联的区域和可用区，可用区可选择一个或多个，当可用区为空时表示为区域内所有可用区的采集器提供服务
  • 最大关联采集器数量：输入值小于当前值时会触发超出的采集器切换，采集器切换控制器时会进行过载保护
  • 参与聚合：当同一个区域内数据节点无法全部互相通信时，可以将其中某个可用区的数据节点设置为参与聚合，其他可用区仅需要和此可用区内的数据节点通信而无需相互通信
  • NAT IP：当从区域的控制器和数据节点通过 NAT IP 访问主备控制器时，可设置正确的 NAT IP 使得集群之间能正常访问，另外如果部分采集器需要通过 NAT IP 访问控制器也需要进行此项设置
• ⑦ 删除：删除数据节点

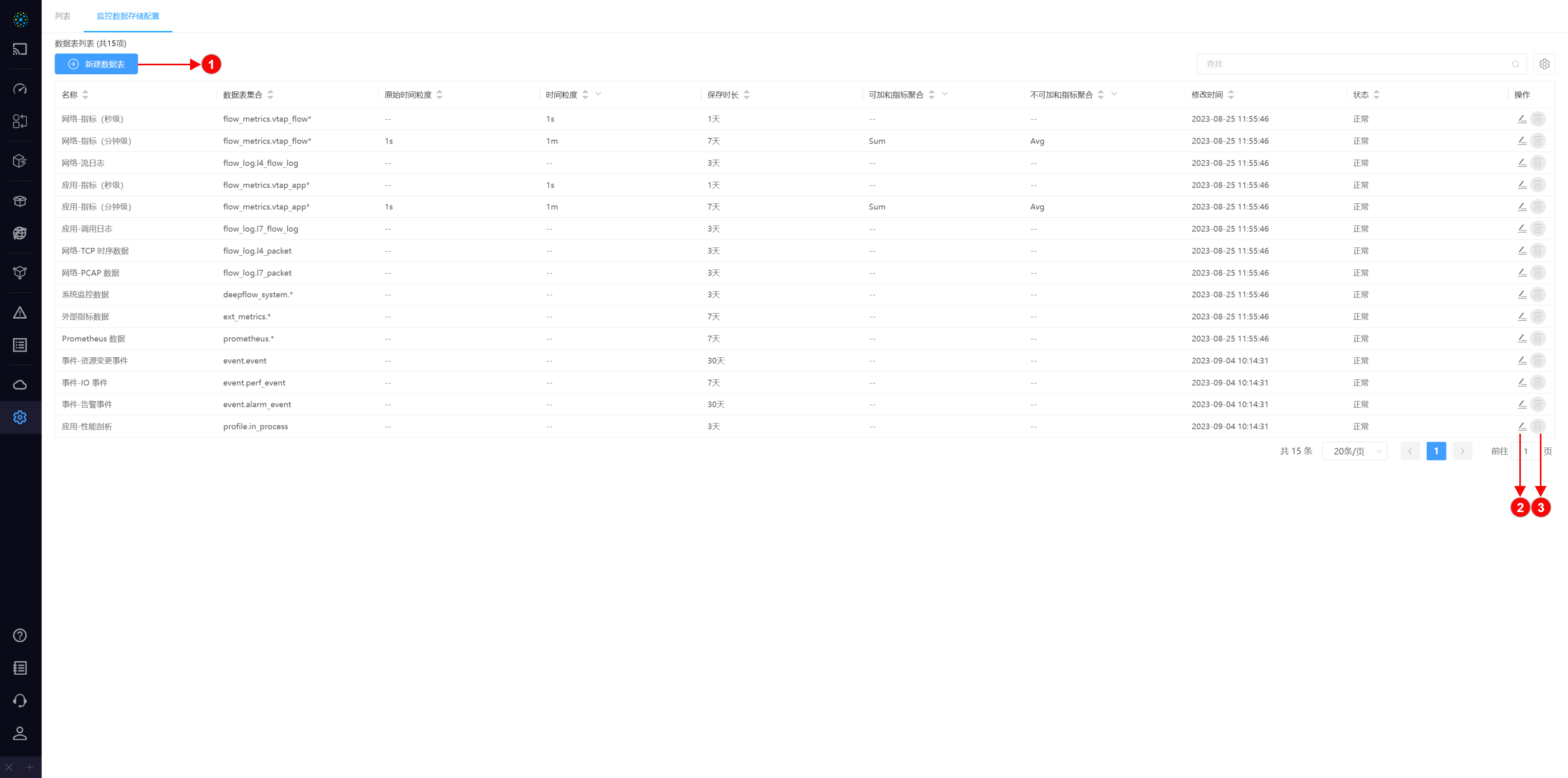

1.2 监控数据存储配置

展示了页面中所用到的数据库相关的数据表配置信息。


• ① 新建数据表：用户可基于已有的数据源自定义新的数据表，最多支持 10 个数据表，新建信息大致如下
  • 名称：支持中文、英文、数字、下划线，最大长度为10个字符
  • 数据表集合：支持用户自建的数据表集合，表现形式为数据库.数据表集合
    • 候选项：flow_metrics.vtap_flow*、flow_metrics.vtap_app*
  • 原始时间粒度：为数据表集合的原始时间粒度，目前系统默认支持的为 1m（一分钟）和 1s（一秒）
  • 时间粒度：数据表将以选中的时间粒度进行聚合计算
    • 候选项：1h（一小时）、1d（一天）
  • 保存时长：设置数据保存时间
  • 可加和指标聚合：原始数据表使用 sum，则只能选择 sum；原始数据表使用 max/min，则只能选择 max/min
  • 不可加和指标聚合：todo
• ② 编辑：支持对数据表的保存时长进行修改
• ③ 删除：仅支持删除用户自定义新的数据源
• 注：
  • 系统默认 15 个基础数据表，均不支持删除
  • 指标类（flow_metrics_）、日志类（flow_log_）两类数据表，分钟粒度数据默认保存 1 周、秒粒度数据默认保存一天，过期数据自动删除，用户可据此设定合适的保留时间
  • PCAP 数据默认保存 1 周，1 周以前的数据会自动删除，用户可据此设定合适的保留时间
  • 系统中的监控数据默认保存1周，1周以前的数据会自动删除，用户可据此设定合适的保留时间
